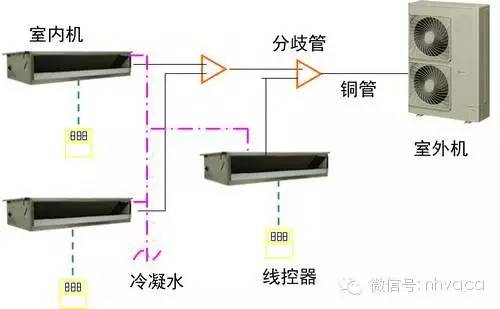

本课件“户式中央空调”是指变频多联机组系统，系统组成主要部分：室内机、室外机、铜管、保温层、分支器、冷凝水管、风道。

室内机的安装要点

室内机的安装方法与采用的室内机的形式相关；

户式中央空调系统中常用的室内机形式有：超薄风管机、壁挂机、落地式；

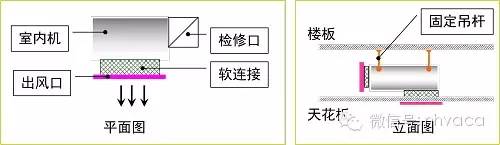

超薄风管机和落地式安装时与之配套的附件必须包括：软连接、出风口、回风口、检修口、室内机固定装置。（如下图）

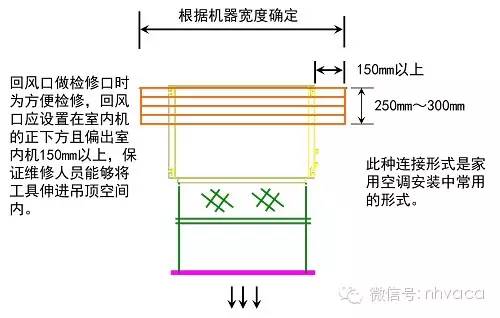

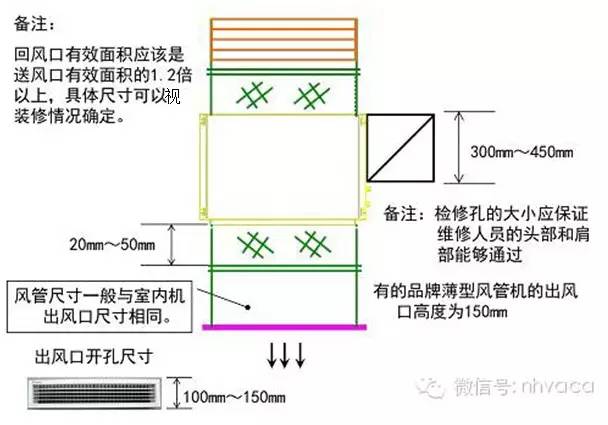

超薄风管机的安装尺寸要求①

超薄风管机的安装尺寸要求②

超薄风管机的安装尺寸要求③

超薄风管机的安装尺寸要求④

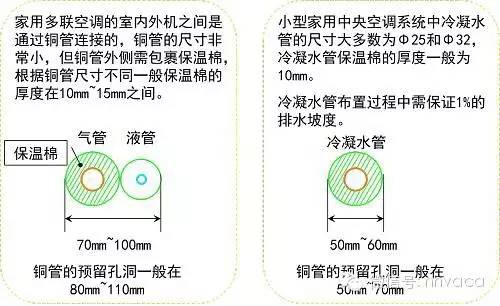

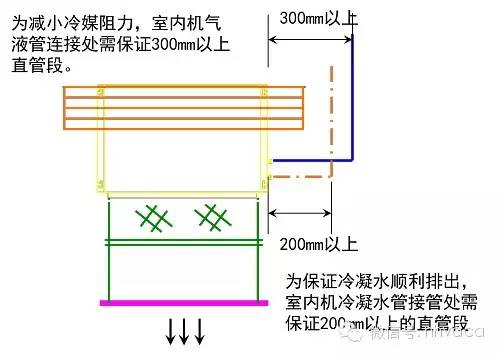

冷媒管及冷凝水管的尺寸要求

备注：以上参考尺寸仅限于8 HP以下小型家用中央空调使用，大型空调系统需根据实际情况确定。

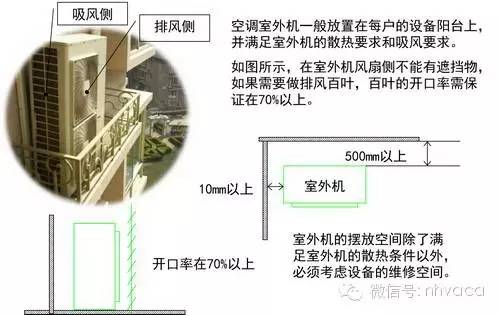

室外机的安装要点

两层挑空对应的注意事项

客厅

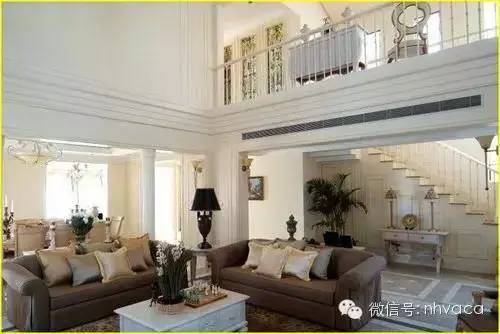

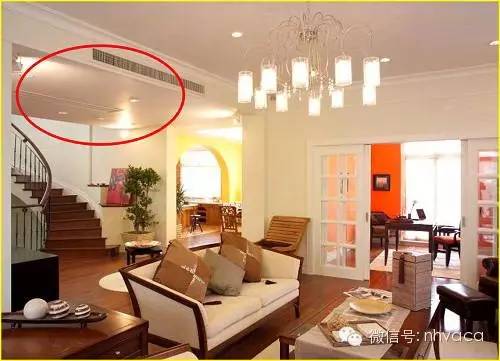

客厅——挑空空间处理

错层挑空对应的注意事项

下送下回

小空间

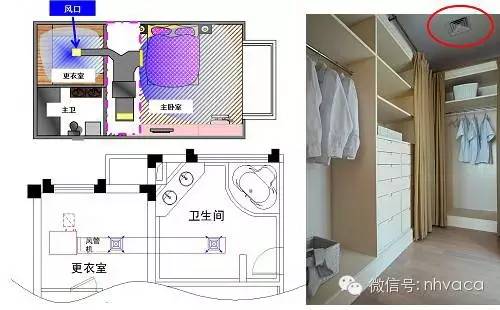

更衣室、卫生间、厨房等的对应

送回风方式

最普遍的送回风方式：侧送底回

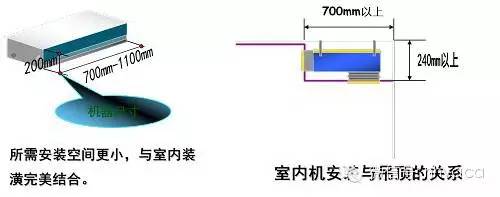

特点：占用吊顶空间最小，吊顶内空间最小240 mm，伸出最少700 mm。

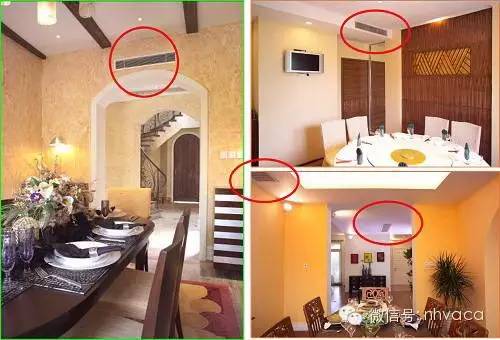

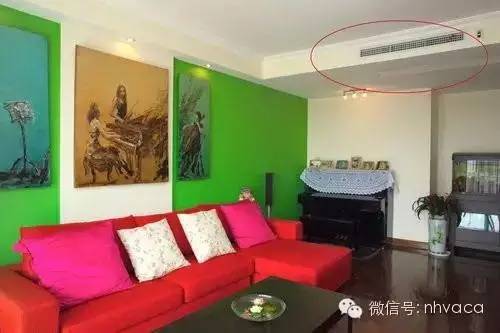

客厅——侧送底回

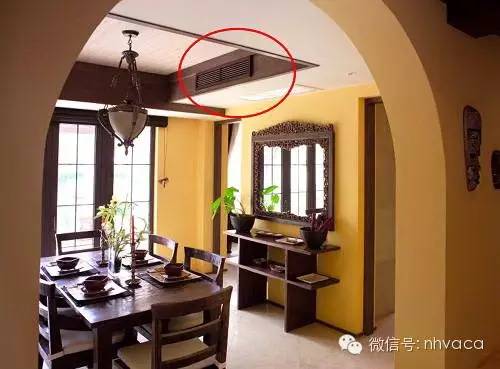

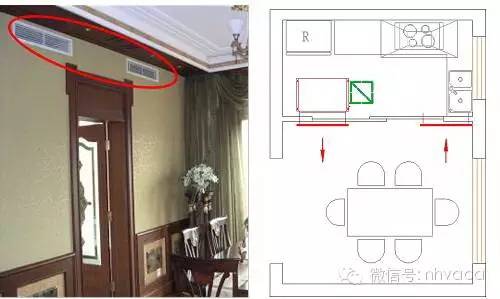

餐厅——侧送底回

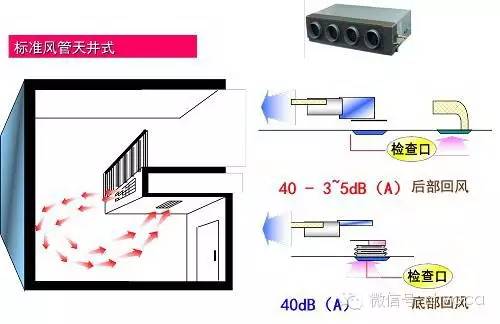

低噪声送回风方式：侧送后回

特点：吊顶空间小，运转噪声更低，适合进门处过道较长的卧室使用，可充分利用卫生间旁边的空间。

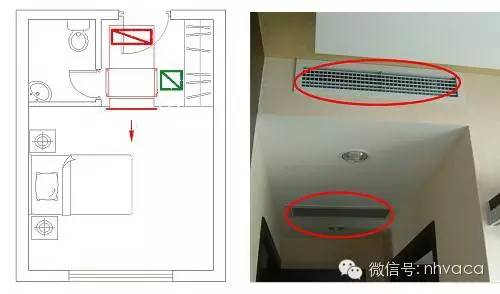

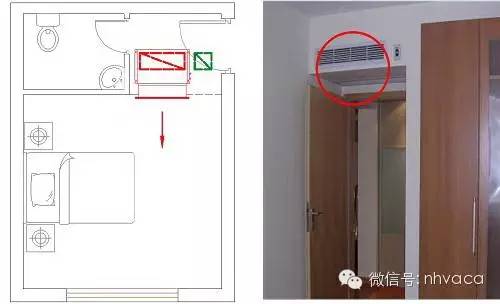

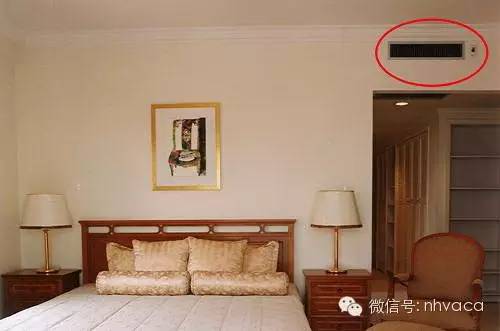

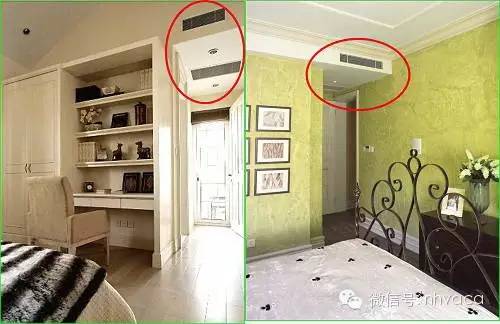

主卧室——侧送后回

阁楼、小书房、门厅、走道

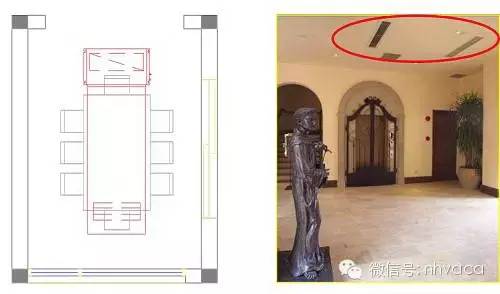

全吊顶：下送下回

特点：气流分布均匀，空调舒适性高，特别是制热效果可以得到更好的保证，适合走道、西式厨房、层高较高的小房间，或者斜顶的空间。

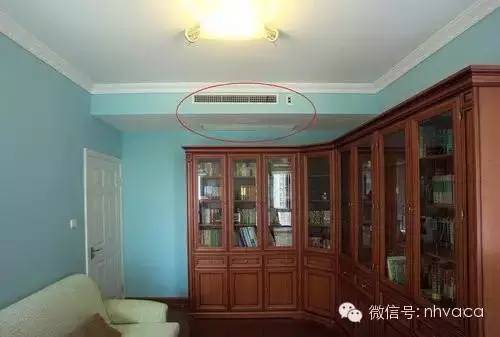

书房——下送下回

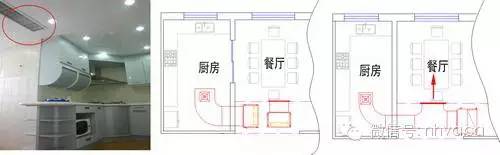

厨房、卫生间

如果厨房和卫生间的面积比较大，一般独立配置一台空调室内机（建议选用厨卫专用空调）。

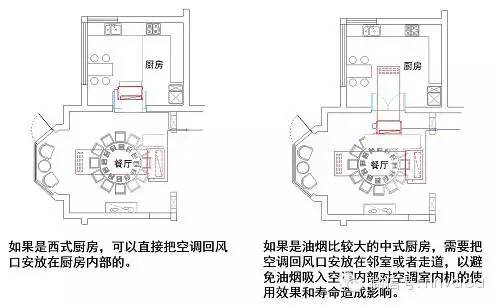

中式厨房：油烟产生量较多，空调回风口不宜设置在厨房内部，以免影响空调的使用效果和寿命。

A、厨房面积较大，负荷较大，可单独采用一台室内机拖风管送风，回风放置在走道内；

B、厨房面积较小，餐厅空调拖一个风口对其送风。

卫生间比较潮湿，所以空调的回风口尽量不要设置在卫生间内。基本采用空调拖风管送风，走道或者邻室回风的方式。

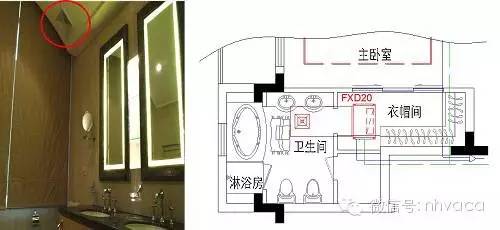

也有干湿两分离的卫生间可以考虑室内机放置在干卫回风，送风口设置在湿卫。

餐厅、主卧室

利用邻室吊顶空间：侧送侧回

利用相邻空间(主要是卫生间或厨房)的全吊顶空间放置空调内机,房间内无须吊顶,空间舒适感更好。

早餐厅——侧送侧回

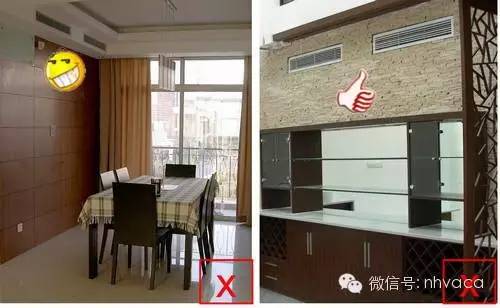

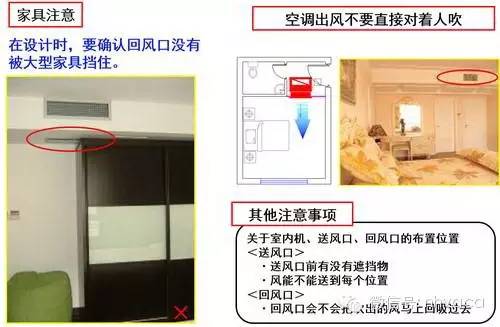

空调与装饰搭配不良案例分析

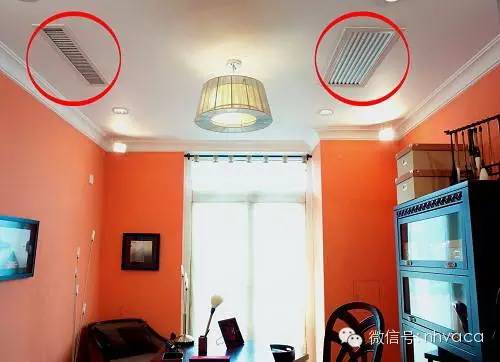

下送下回出回风距离不良例

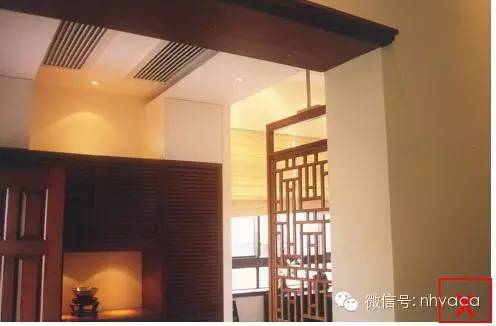

侧送侧回出回风距离不良例

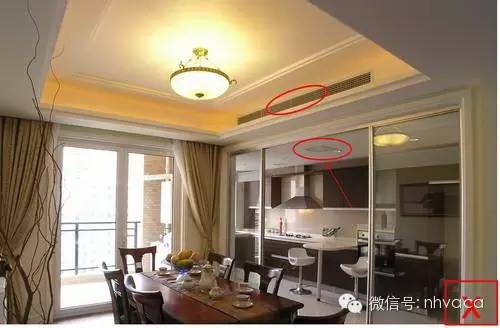

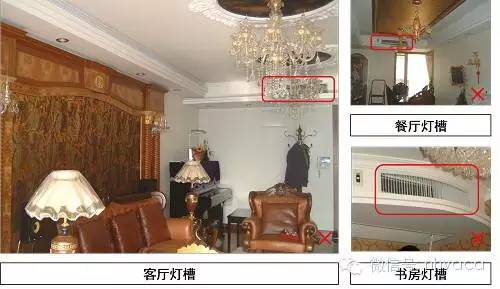

灯槽的影响

凸出的灯槽会使热风无法到达人员活动区域，从而导致制热效果不良。

灯槽和灯带主要对于空调制热效果有比较大的影响，在有地热的空间内，空调出风口前是可以设置灯槽的，但是也尽量不要太宽，以免阻挡气流。在制热情况下，所做灯槽只要不阻挡气流，即需要控制好灯槽的突出长度以及风口与突出灯槽之间的垂直距离。所以一般不建议采用灯槽。

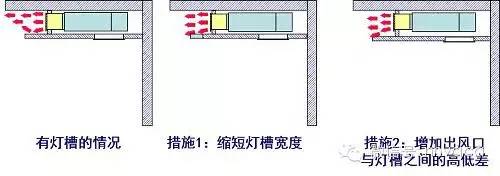

灯槽解决方式举例：

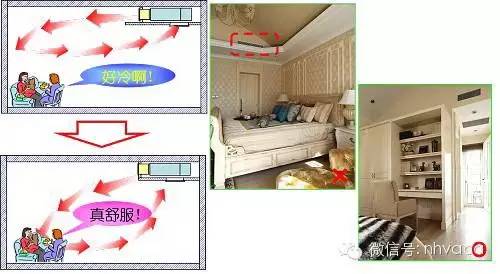

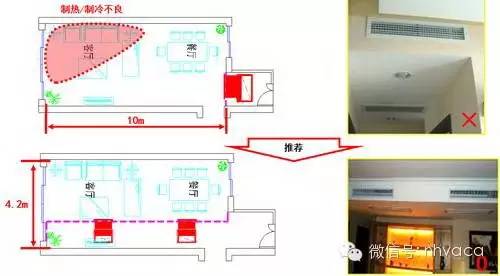

气流分布不良

即使选定的空调的容量能满足房间的负荷，但如果气流分布不均，也会导致空调效果不好。

在狭长的空间中如果没有很好地考虑到空调机的设置位置、送风口的位置，有可能风不能送到房间的每个角落。

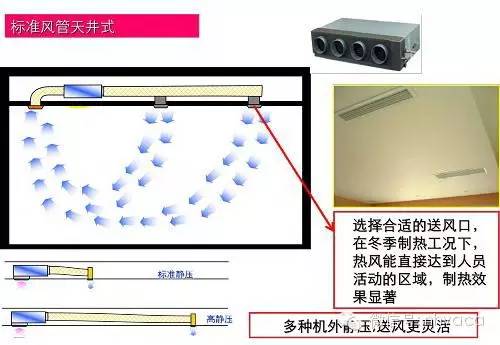

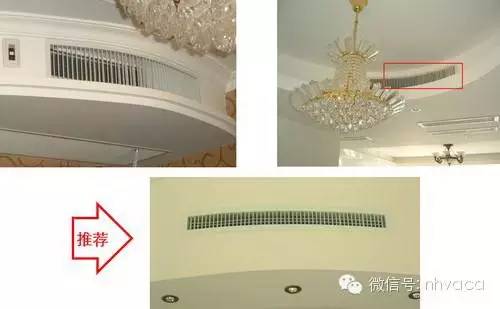

出风口的风口形式

弧形外凸风口，如果没有做横百叶，制热时热风只能朝前吹，热空气很难达到人员活动区域，用户感觉空调效果不好。

优秀案例分析

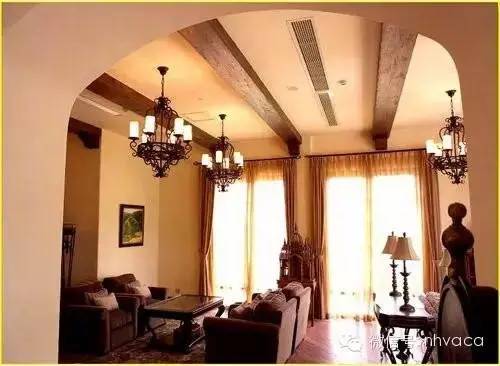

客厅

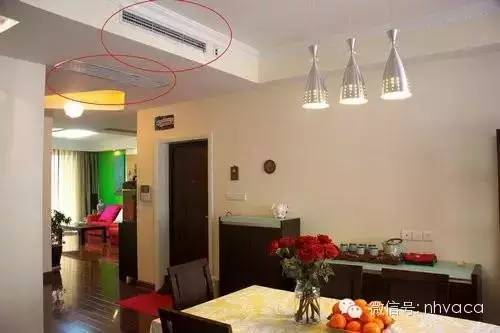

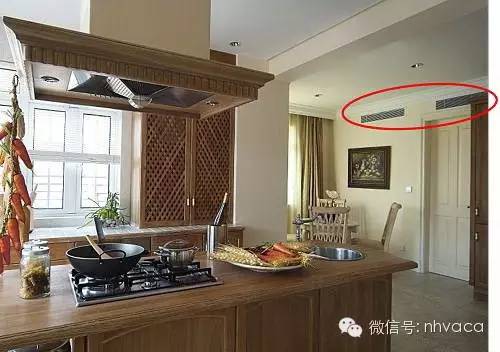

餐厅

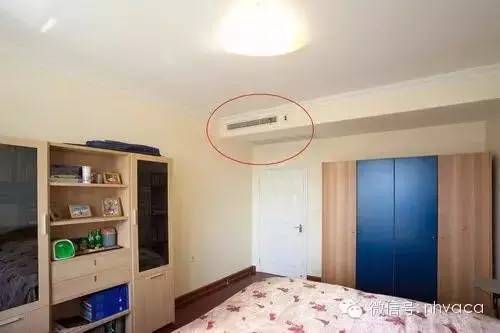

主卧

次卧

书房

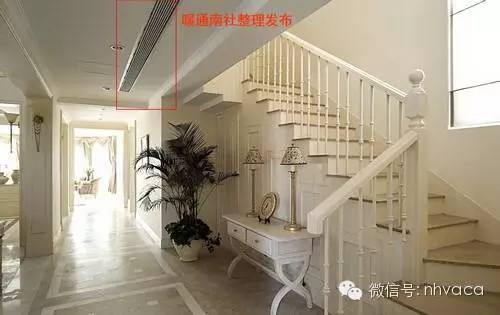

长廊

项目成功要素

1.项目的地点：具体的地理位置，是否在海岸地区；

2.建筑物的构造：外围机构的材料（围护结构），厚度；窗户的类型及面积（窗墙比）；

3.建筑物的用途：办公室、店铺、宾馆、工厂、住宅、其他；

4.温湿度、清洁度的要求：室内温湿度的要求，室外的温湿度情况，是否有洁净度的要求；

5.人员、照明、内部散热：人员数量、照明灯泡的数量热量、 内部设备发热量；

6.冷媒配管长度（高差、全长等）是否符合要求；

7.吊顶情况及天花板的高度；

8.供电情况：相数，电压，赫兹数；

9.室外机安放位置：屋顶、室内等（考虑室外机排风）等；

10.控制方式：有线遥控、无线遥控、集中遥控、I-manager等；

11.排水管的位置及方向：是否有排水立管，排水坡度够不够。
